Průmyslová sekční vrata

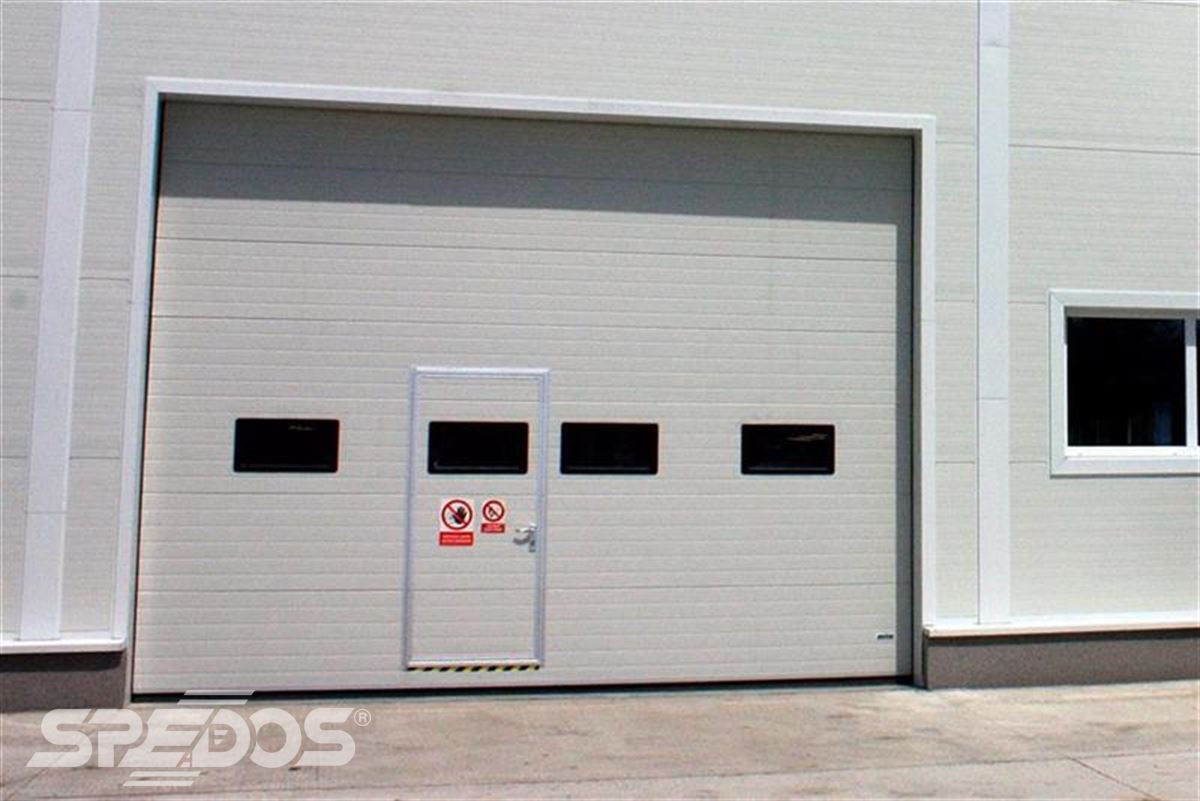

Průmyslová sekční vrata s dveřmi i bez

Průmyslová sekční vrata jsou nejčastějším typem vratových uzávěrů větších objektů a budov.

Jako každé jiné vstupy od SPEDOS disponují unikátním designem a perfektními tepelnými vlastnostmi, čímž snižují vaše náklady. Můžete se spolehnout na pravidelný servis v naší režii.

Výhody průmyslových sekčních vrat:

nezabírají prostor kolem vratového otvoru

jsou vysoce odolné proti přírodním vlivům

jsou k dispozici v mnoha variantách RAL nástřiku

jsou k dispozici s integrovanými dveřmi

jsou k dispozici s prosklením či prosvětlením

nabízíme možnost individuálního řešení doplňků

mají jednoduché ovládání a bezpečnou manipulaci

rychlý a dostupný servis je zajištěný díky nejhustší servisní síti v ČR

Pokračovat na průvodce výběrem průmyslových vrat

Popis a konstrukce

Popis

1 Pojistka při prasknutí torzní pružiny - součást vrat

2 Kvalitní utěsnění vratového otvoru splňuje vámi kladené energetické nároky na stavbu

3 Několik možností bezpečného zajištění vratového křídla proti nežádoucí manipulaci

4 Několik možností bezpečného zajištění vratového křídla proti nežádoucí manipulaci

5 Kvalitní utěsnění vratového otvoru splňuje vámi kladené energetické nároky na stavbu

6 Pojistka při prasknutí ocelového lana – samozřejmá součást vrat

7 Spojení jednotlivých lamel vratového křídla kvalitními kloubovými závěsy v jeden celek v kombinaci s pojezdovými kladkami pro vysokou zátěž zaručuje dlouhodobou životnost vrat

8 Spojení jednotlivých lamel vratového křídla kvalitními kloubovými závěsy v jeden celek v kombinaci s pojezdovými kladkami pro vysokou zátěž zaručuje dlouhodobou životnost vrat

Konstrukce

Pojistka při prasknutí torzní pružiny – samozřejmá součást vrat.

pojistka

Kvalitní utěsnění vratového otvoru splňuje vámi kladené energetické nároky na stavbu.

těsnění

Několik možností bezpečného zajištění vratového křídla proti nežádoucí manipulaci.

zástrčka

Několik možností bezpečného zajištění vratového křídla proti nežádoucí manipulaci.

bezpečnost

Kvalitní utěsnění vratového otvoru splňuje vámi kladené energetické nároky na stavbu.

těsnění

Pojistka při prasknutí ocelového lana – samozřejmá součást vrat.

pojistka další

Spojení jednotlivých lamel vratového křídla kvalitními kloubovými závěsy v jeden celek v kombinaci s pojezdovými kladkami pro vysokou zátěž zaručuje dlouhodobou životnost vrat.

boční kloub

Cena je individuální dle varianty produktu

Technické údaje

Technická specifikace

součinitel prostupu tepla sekčních vrat U = 0,92 W/m2K (typ VM01 4000 x 4000 mm, bez použití prosvětlení a vestavěných dveří)
zvuková izolace: 23 dB
odolnost proti zatížení větrem: třída 2-3
hmotnost vratového křídla: 15 kg/m²

Rozměry

Rozměry sekčních vrat jsou dle individuálních požadavků zákazníka:

maximální šířka vratového otvoru cca 7 000 mm
maximální výška vratového otvoru cca 6 000 mm

Materiál

vratové křídlo je tvořeno ze sedvičového panelu tloušťky 40 mm
vodící lišty jsou ve standardním provedení z pozinkované oceli (provedení také v nerez. oceli)
prosklení sekčních průmyslových vrat: čirý plast

Barevné provedení vnější strany vrat

Ve standardu barva:

RAL 9010 (bílá)
RAL 9002 (šedobílá)
RAL 9006 (stříbrná metalíza)
RAL 9007 (šedá metalíza)
RAL 7016 (antracitová šedá)
RAL 5010 (hořcově modrá)
RAL 3000 (ohnivě červená)

Další barvy sekčních vrat dle individuálních požadavků zákazníka dle stupnice RAL.

Způsob montáže

za stavební otvor

Hlavní prvky

Vratové křídlo sekčních vrat je sestaveno z ocelových nebo hliníkových lamel (viz. základní typové řady). Jednotlivé lamely jsou vysoké cca 500 a 610 mm. Dodávají se v provedení DRÁŽKA (po 10 cm), MIKROPROFIL, případně hliníkové sekce s různými výplněmi.

Základní typové řady vrat

Typ VM 01
ocelová vrata, tepelně izolovaná

sekční VM01

Typ VM 02
ocelovo-hliníková vrata

sekční VM02

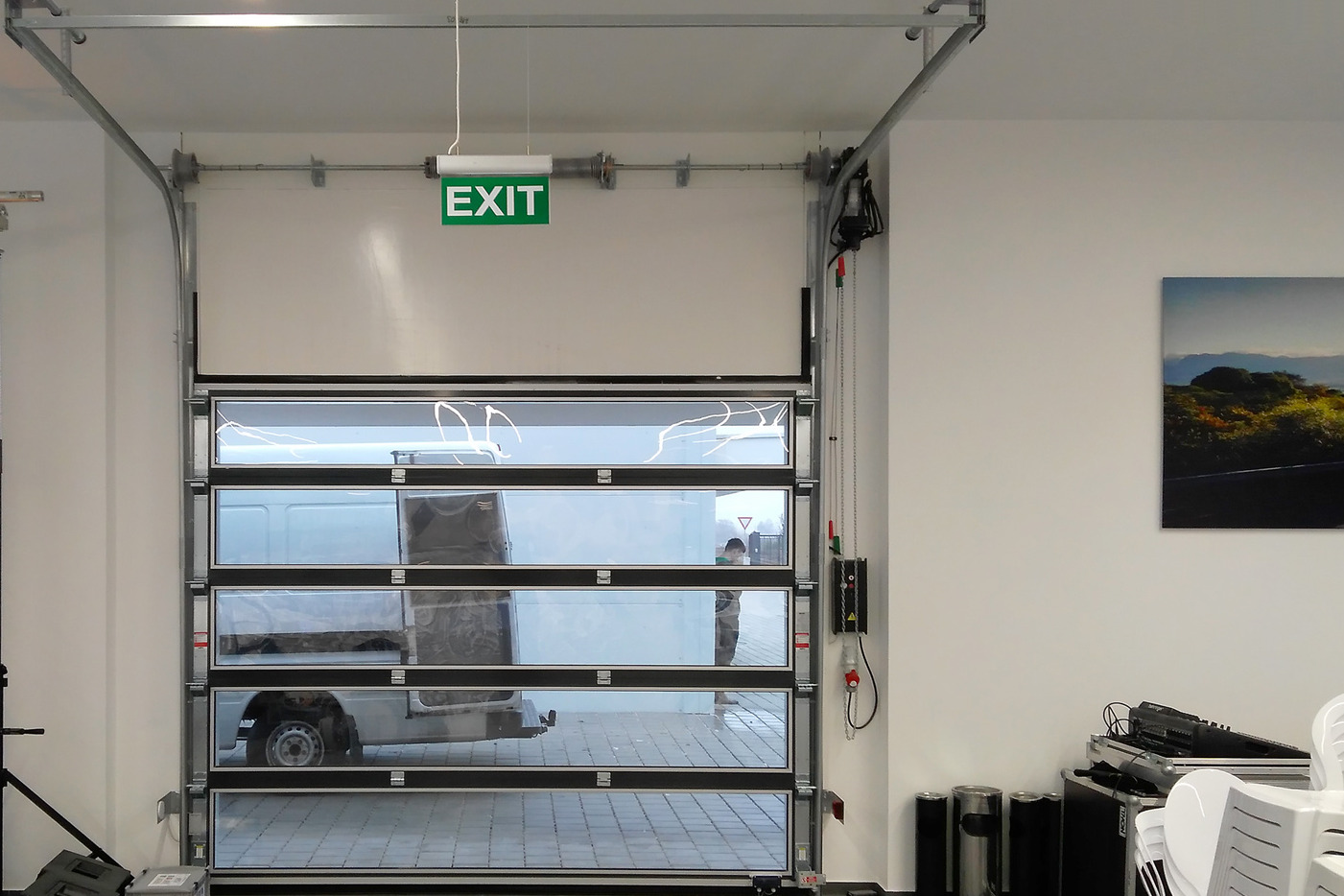

Typ VM 03
hliníková vrata

sekční VM03

Vodící lišty sekčních vrat

Ocelové vodící lišty sekčních vrat jsou uchyceny zevnitř za vratovým otvorem a vymezují vratovému křídlu prostor pro pohyb (nahoru, dolů)

Torzní pružiny sekčních vrat

Torzní pružiny sekčních vrat nadlehčují hmotnost vratového křídla prostřednictvím ocelových lan, vedených přes navíjecí lanový buben.

Průmyslové pohony sekčních vrat

K sekčním vratům nabízíme vysoce výkonné a spolehlivé hřídelové průmyslové pohony značky GFA.

pohon GFA

Doplňkové prvky

Vestavěné dveře sekčních vrat

Vlevo

Na střed

Vpravo

Prosklení sekčních vrat

637 x 334 mm

průměr 300 mm

609 x 146 mm

609 x 203 mm

Výplně hliníkových lamel

Výplň průsvitným komůrkovým makrolonem

Výplň dvojitou mřížovinou s výztuhou

Výplň dvojité plexisklo

Výplň oboustranným ocelovým plechem a PUR výplní o tloušťce 20 mm

Uzavírací systémy

Pozinkovaná zástrčka

Zástrčka pro visací zámek

Zámek oboustranný

Ovládání sekčních vrat je možné několika typy aktivačních prvků (řídící jednotka, externí tlačítka, dálkové ovládání, klíčový spínač, tahový spínač, indukční smyčka, atd.).
