Popis a technické údaje

Popis a konstrukce

Popis

1
2
3
4
5
6
7
8
9

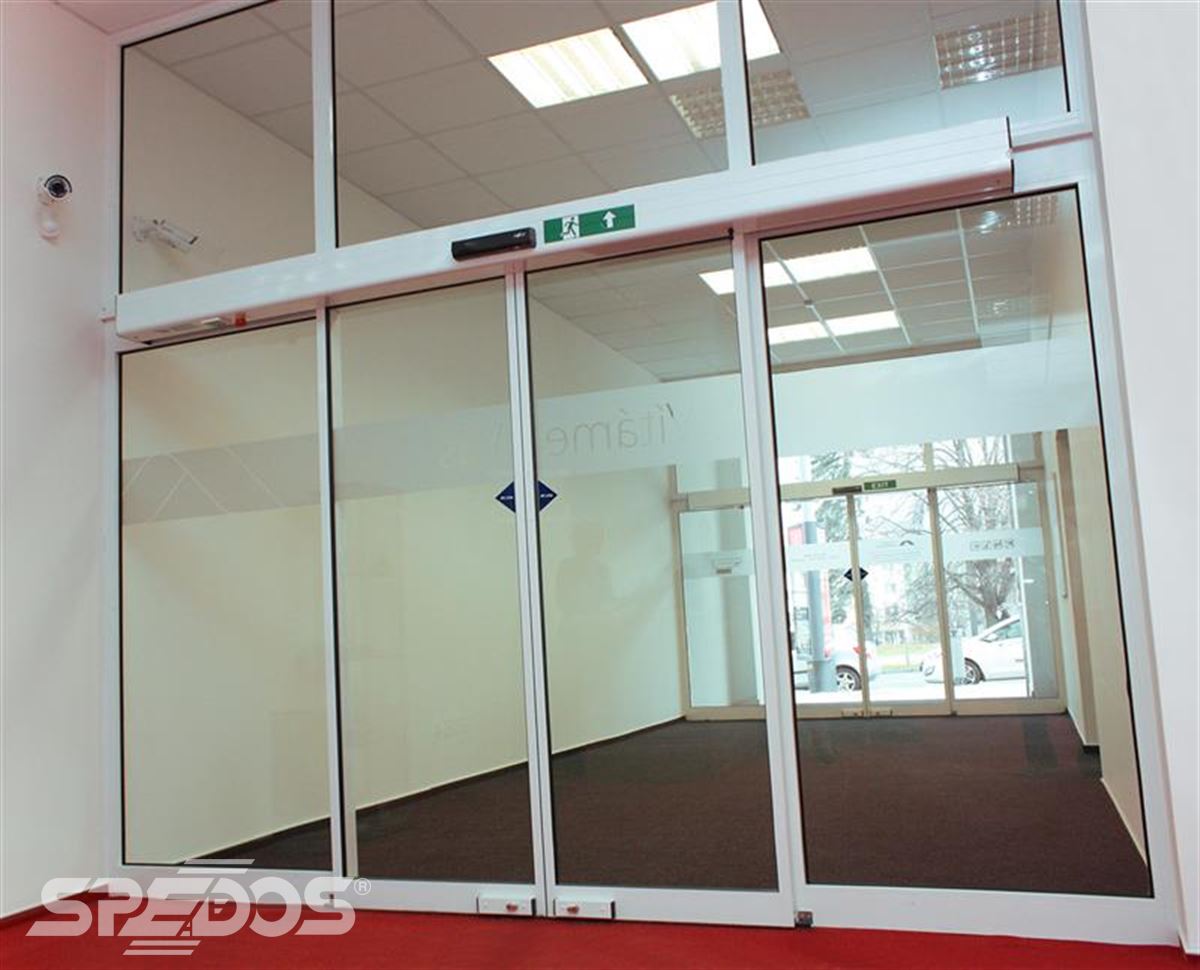

Automatické posuvné dveře popis konstrukce
1 Elektrický pohon
2 Kombinovaný radar
3 Červené tlačítko nouzového otevření
4 Digitální programový přepínač
5 Táhlo k uvolnění elektrozámku
6 Nasvětlík
7 Posuvná dveřní křídla
8 Pevné boční díly
9 Podlahové zámky

Konstrukce

Automatické dveře posuvné se dodávají v mnoha konstrukčních variantách.
Od prosklených stěn (obsahujících pohon, posuvná křídla, boční výkladce, nadsvětlíky) až po variantu pouze pohon (při revitalizaci starších provedení).

Typy konstrukcí posuvných dveří

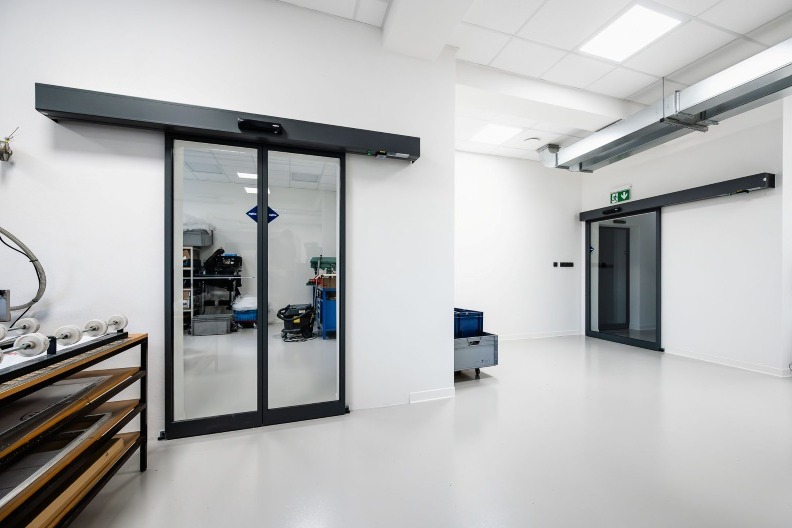

Jednokřídlé

Dvoukřídlé

Sklopné

Teleskopické jednostranné

Teleskopické oboustranné

Obloukové

Rohové

Kruhové

Konstrukční profily

  • hliníkové

    • standardní - pohledová šířka 30 mm
    • rámové - pohledová šířka 60 mm
  • dřevěné
  • ocelové
  • celoskleněná křídla bez obvodových profilů

Varianty výplní pro prosklené stěny a posuvná křídla:

Pro prosklené stěny a posuvná dveří křídla - bezpečnostní a izolační sklo

Pro posuvná křídla také:

  • plná výplň – kombinace plastu a hliníkových plechů nebo plastu a ocelových plechů – volba podle typu obvodové konstrukce dveřního křídla
  • plná výplň s olověnou výztuží pro rentgenová pracoviště
  • požární prosklená nebo pevná výplň - viz PROTIPOŽÁRNÍ AUTOMATICKÉ DVEŘE

POVRCHOVÁ ÚPRAVA KONSTRUKČNÍCH PROFILŮ A KRYTU POHONU:

  • eloxáž
  • práškový nástřik v barvách dle vzorkovnice RAL
  • obklad ušlechtilým kovem

BEZPEČNOST AUTOMATICKÝCH DVEŘÍ POSUVNÝCH

Z bezpečnostních důvodů a dle EN16005 musí každé automatické dveře umět zjistit přítomnost osoby nebo objektu v dráze pohybu posuvných křídel a předejít kolizi.

Kombinovaná čidla zajišťují tento požadavek svojí integrovanou bezpečnostní clonou, která chrání procházející před nárazem posuvného křídla.

Bezpečnost zadní hrany posuvných křídel lze v souladu s EN16005 zajistit:

  • bezpečnostní zástěnou
  • bezpečnostními senzory pro vnější hrany posuvných křídel
Cena je individuální dle varianty produktu.

Dodáváme automatické:


Pohon nové generace SP808PAL

jedna dvě

Pohony

Elektrické pohony

Elektrický pohon nové generace SP808PAL je dodáván v lineární variantě. Díky inteligentní řídící jednotce nabízí širokou škálu funkcí, monitoringu a zrychlení servisu. Minimalizovaná konstrukce pohonu nabízí zaoblený kryt s pohledovou výškou 100 mm.

Masívnější konstrukce má označení SP808PAL/XL s pohledovou výškou krytu 150 mm.

Elektrický pohon SP 805T s pohledovou výškou 190 mm a hranatým krytem je určen pro teleskopické provedení automatických dveří.

Elektrický pohon SP806L o pohledové výšce 150 mm se používá k výrobě požárních dveří.



Elektrický pohon SP808PAL

Výška krytu 100 mm x hloubka 175 mm





 Elektrický pohon SP805T

Výška krytu: 190 mm x hloubka 180 mm, použití pro teleskopickou variantu automatických dveří.

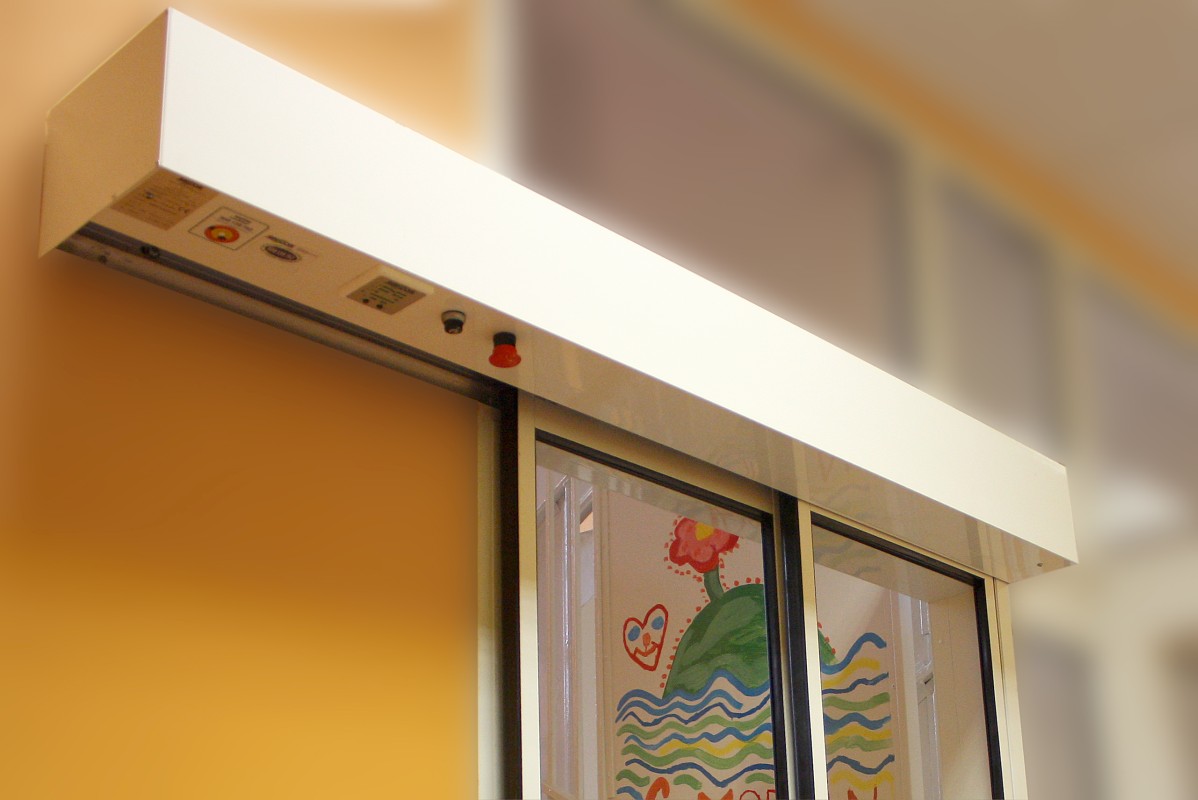

Elektrický pohon SP805L

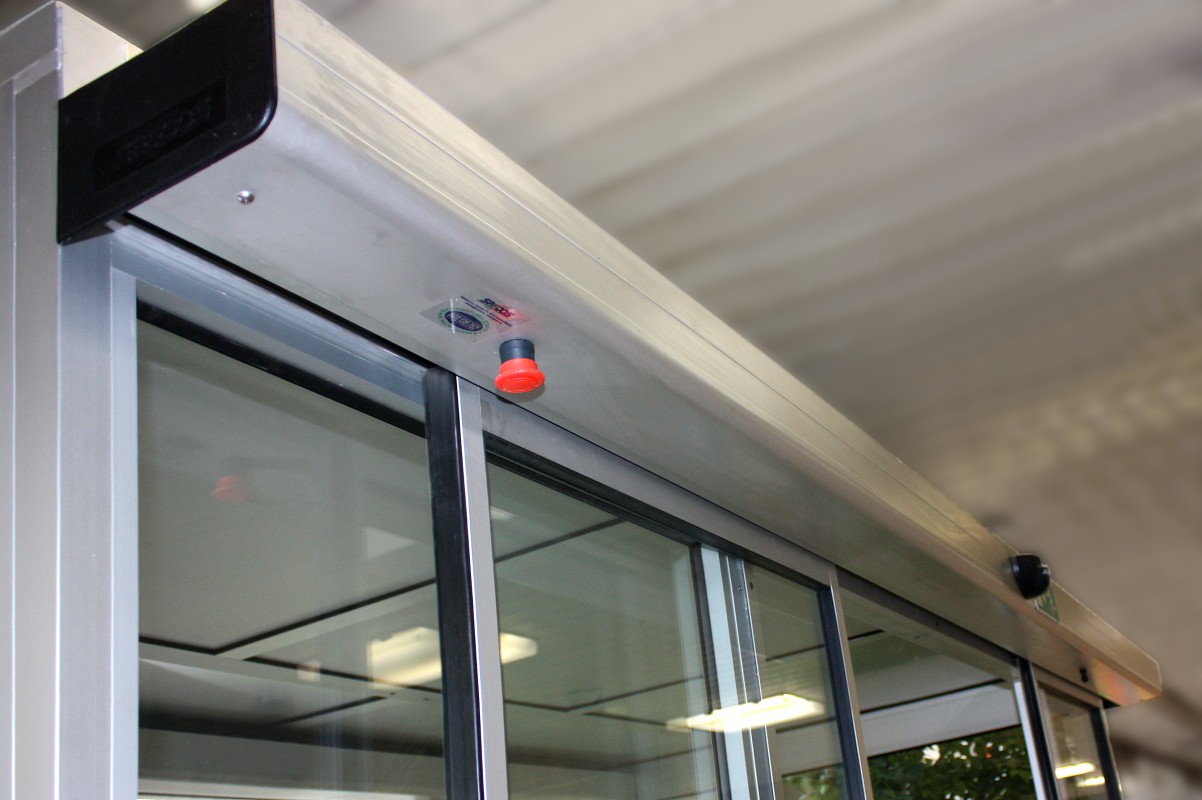

Elektrický pohon SP806L

Výška krytu: 150 mm x hloubka 180 mm, použití pro požární provedení automatických dveří.

Elektrický pohon SP806L



Ovládání

Technické údaje

Provoz automatických dveří je řízen programovým přepínačem. Ten je standardně umístěn na krytu pohonu.Lze jej ale umístit také externě v blízkosti dveří, buď na konstrukci nebo na stěnu.

Zákazník může zvolit z níže uvedené nabídky programových přepínačů:



1) LCD dotykový programový přepínač
umožňuje přepínání režimů pomocí dotykového displaye. Je umístěn na krytu pohonu nebo na hliníkovém rámu vedle dveří v ideální obslužné poloze. Programový přepínač signalizuje stavy a chyby pohonu automatických dveří.
Nabízí 8 provozních režimů:







  • VYPNUTO - dveře jsou uzavřeny a uzamčeny elektrozámkem (pokud je ve výbavě pohonu).
  • AUTOMAT - dveře se otevírají automaticky všem osobám přicházejícím v obou směrech.
  • VÝCHOD - dveře se otevírají pouze osobám vycházejícím z budovy.
  • OTEVŘENO - dveře jsou trvale otevřeny.
  • STOP - dveře se okamžitě zastaví v jakékoli poloze
  • AUTOMAT - Zimní šířka - dveře se otevírají jako ve funkci automat, ale na zúženou průchozí šířku. V tomto režimu jsou dveře vybaveny inteligentní funkcí, která jim umožňuje rozeznat mimořádný nápor procházejících a podle potřeby rozšířovat otevření.
  • VÝCHOD - zimní šířka - dveře se otevírají jako ve funkci východ, ale na zúženou průchozí šířku. V tomto režimu jsou dveře vybaveny inteligentní funkcí, která jim umožňuje rozeznat mimořádný nápor procházejících a podle potřeby rozšířovat otevření.
  • ČIŠTĚNÍ -  při nastavení této funkce se display na 10s zablokuje a lze jej čistit.

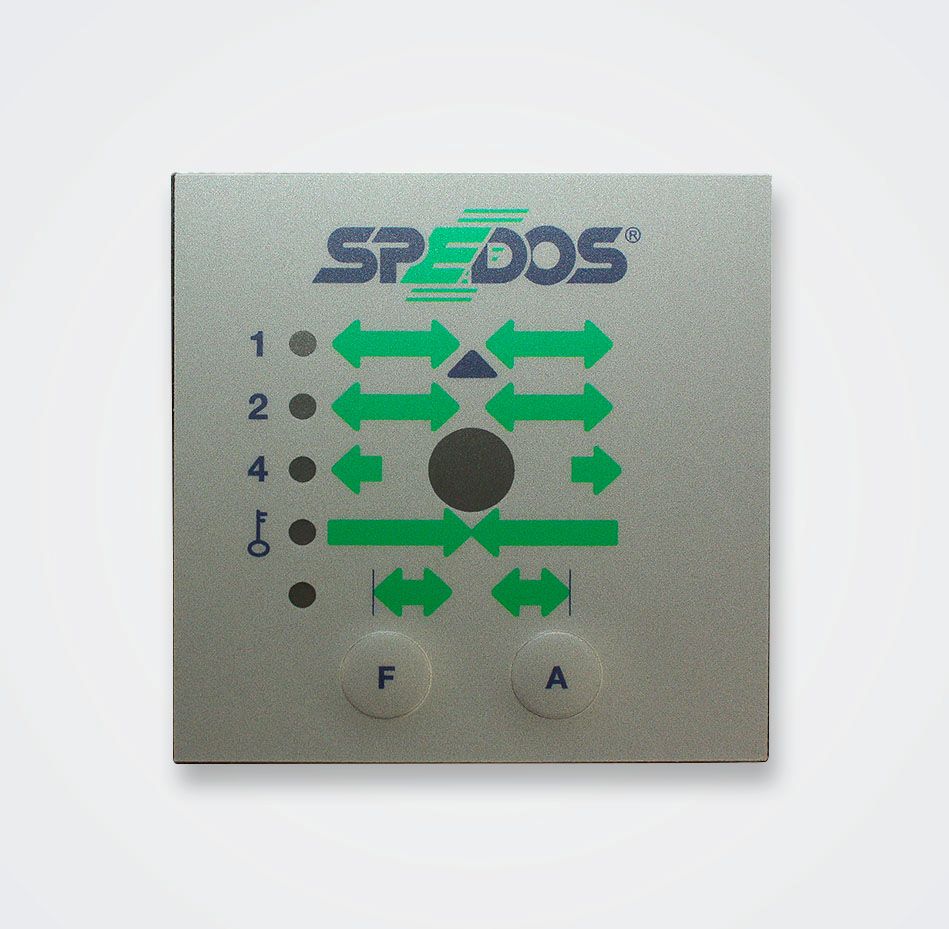

2) Digitální programový přepínač

Slouží k volbě provozních režimů automatických dveří posuvných. Nastavení probíhá manuálně pomocí tlačítek F a A.
Programový přepínač signalizuje stavy a chyby pohonu automatických dveří.

Nastavitelné režimy digitálního programového přepínače:

Nastavitelné režimy

  • VÝCHOD - dveře se otevírají pouze osobám vycházejícím z budovy.
  • AUTOMAT - dveře se otevírají automaticky všem osobám přicházejícím v obou směrech.
  • OTEVŘENO - dveře jsou trvale otevřeny.
  • ZAVŘENO - dveře jsou uzavřeny a uzamčeny elektrozámkem (pokud je ve výbavě pohonu).
  • ZIMA - dveře se otevírají jako ve funkci automat, ale na zúženou průchozí šířku. V tomto režimu jsou dveře vybaveny inteligentní funkcí, která jim umožňuje rozeznat mimořádný nápor procházejících a podle potřeby rozšířovat otevření.



3) Dvoupolohový programový přepínač A/V (vyvinuto pro nemocnice)

Zjednodušený programový přepínač A/V nabízí pouze dva režimy AUTOMAT / VYPNUTO, volitelné otočením KLÍČE ve spínači. Zvláštní tlačítko dovoluje zadat zúžené nebo standardní otevírání (režim SESTRA nebo LŮŽKO).

 programový přepínač A/V

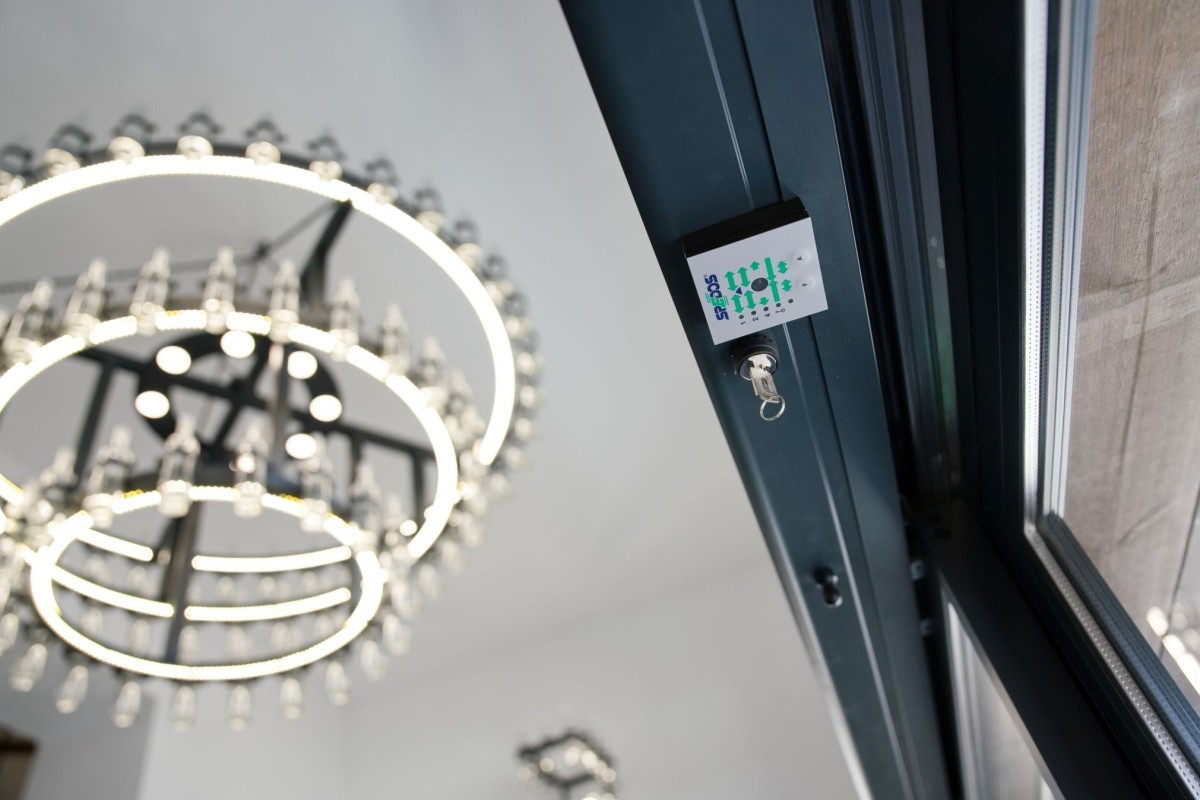

4) Šestipolohový mechanický programový přepínač

6-ti polohový mechanický spínač umožňuje jednoduchým otočením klíče nastavit požadovaný provozní režim.







Doplňkové prvky

Doplňkové prvky automatických dveří posuvných

Zvláštní režimy automatických dveří

  • LÉKÁRNA

Aktivací zvláštního spínače se spustí režim LÉKÁRNA, který dovolí otevření křídel automatických dveří pouze na šířku 9,5 cm. Dveře jsou přitom blokovány proti nežádoucímu dalšímu rozevření, čili proti vniknutí.

  • POŽÁRNÍ DVEŘE

Možnost propojení pohonu automatických dveří přes řídící jednotku na systém EPS (centrální elektronická požární signalizace budov).

  • SPECIÁLNÍ FUNKCE

Synchronní zapínání vzduchové tepelné clony při otevírání automatických dveří apod.

  • ODVĚTRÁVACÍ REŽIM (opačná požární funkce)

Křídla automatických dveří se aktivací požárního hlásiče nebo EPS otevřou na plnou šířku a zůstanou otevřena i po deaktivaci požárního hlásiče, a to i v režimu VYPNUTO. Výstup z deaktivovaného „požáru“ probíhá přes režim OTEVŘENO.

  • ÚNIKOVÉ CESTY

Dle EN16005 článku
4.7.2.3-AD bez funkce vylomení
4.7.2.4-AD s funkcí vylomení (sklopná).

Vhodné pro

  • obchodní centra
  • kancelářské budovy
  • hotely
  • zdravotnické budovy
  • supermarkety
  • letiště
  • školy, školky
  • kina, muzea
  • laboratoře
