Nakládací komplet ISO varianta

Nakládací komplet v izolované variantě, tzv. ISO varianta, je z pohledu minimalizace energetických ztrát to nejefektivnější řešení. Díky dokonalému zavření otvoru v obvodovém plášti nachází své uplatnění zejména u překládacích ramp provozů s velkým důrazem na zachování vnitřního klimatu. Tento účinný nakládací systém tvoří hydraulický vyrovnávací můstek, zateplená sekční vrata a vnější vratové těsnění.

Nezávazná poptávka

Nakládací komplet ISO varianta

Máte otázky? Volejte
571 759 211
(Po–Pá, 8:00–16:30 hod)

Popis a konstrukce

Popis

Nakládací můstky sekční vrata s těsnícími límci od Spedos

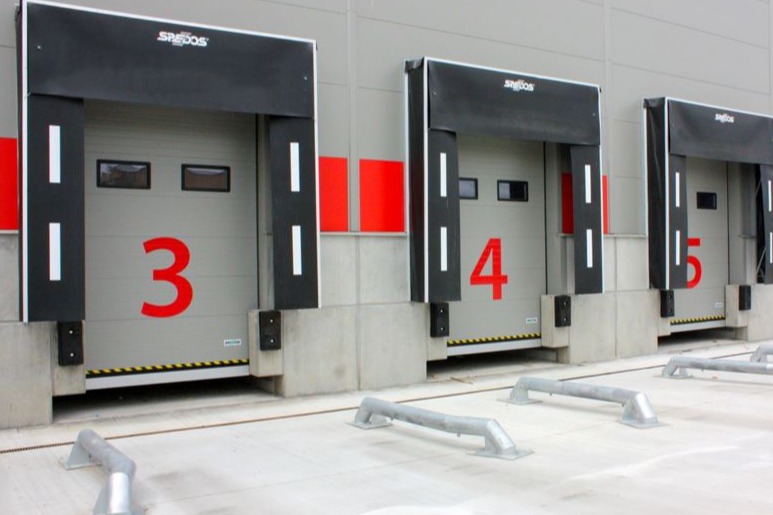

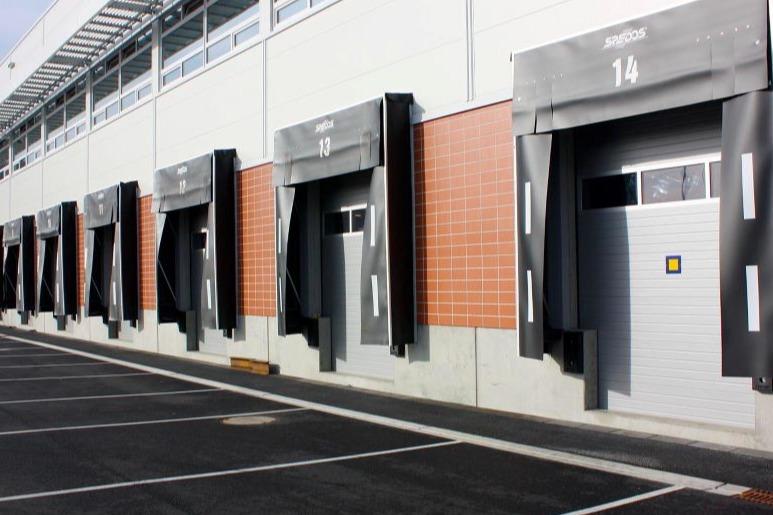

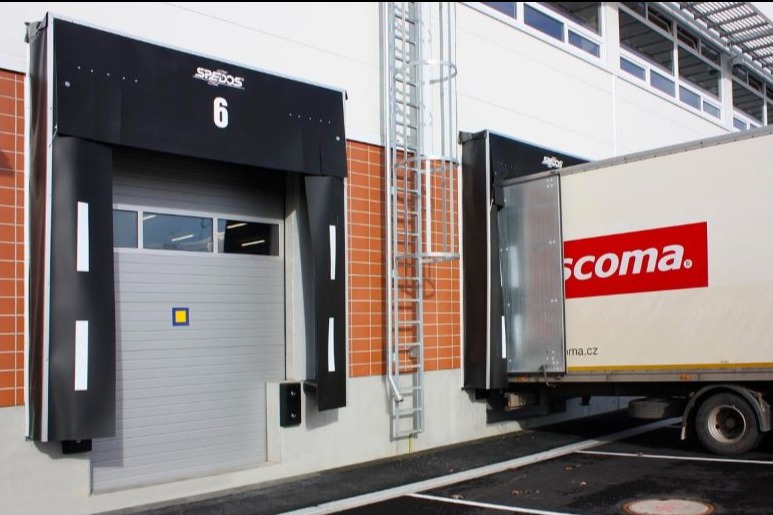

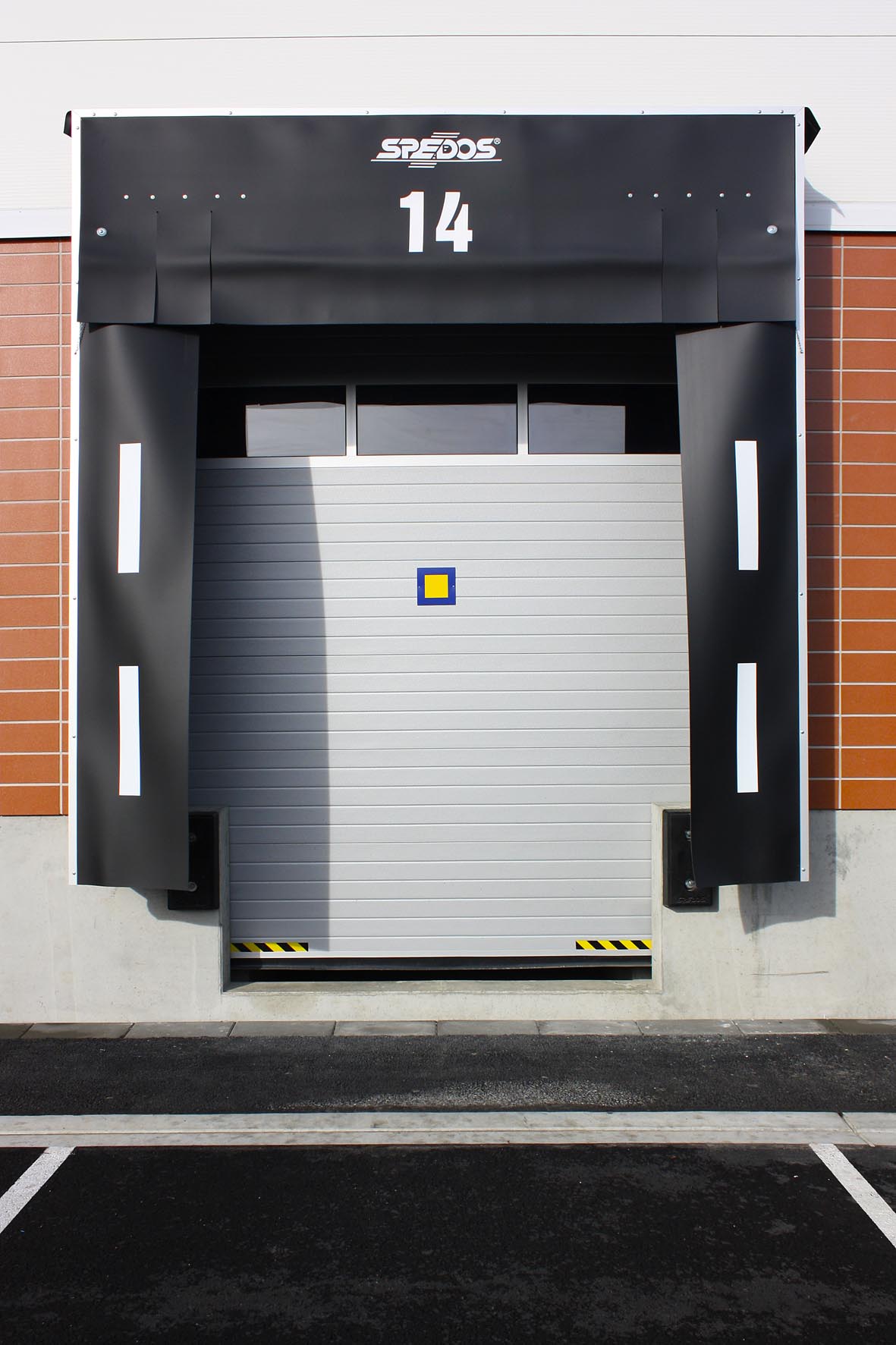

1 ISO varianta s uzavřením šachty pomocí sekčních vrat

2 Sekční průmyslová vrata

3 Klapkový těsnící límec

4 Vyrovnávací hydraulický můstek s výsuvnou lištou (za sekčními vraty)

Charakteristika

Na rozdíl od běžné aplikace překládací rampy, u ISO varianty zajíždí zateplená sekční vrata před vyrovnávací můstek, tedy kompletně uzavírají otvor v hale a tím nedochází k tepelným ztrátám přes ocelový hydraulický můstek (zepředu a zespod).

Při tomto řešení je nutné nakládací komplet vybavit hydraulickým můstkem s výsuvnou lištou 1000mm, tak aby mohla být překonána vyšší vzdálenost mezi rampou a korbou nákladního automobilu.

V případě, že má šachta rampy doplňkový prostor pro vozidla se sklápěcím nakládacím čelem, sekční vrata dosedají na izolační desku umístěnou pod vyrovnávacím můstkem.

V kombinaci s nafukovacím vratovým těsněním tvoří ISO varianta z pohledu tepelných ztrát to nejúčinnější řešení.
