Popis a technické údaje

Popis a konstrukce

Popis

1
2
3
4
5

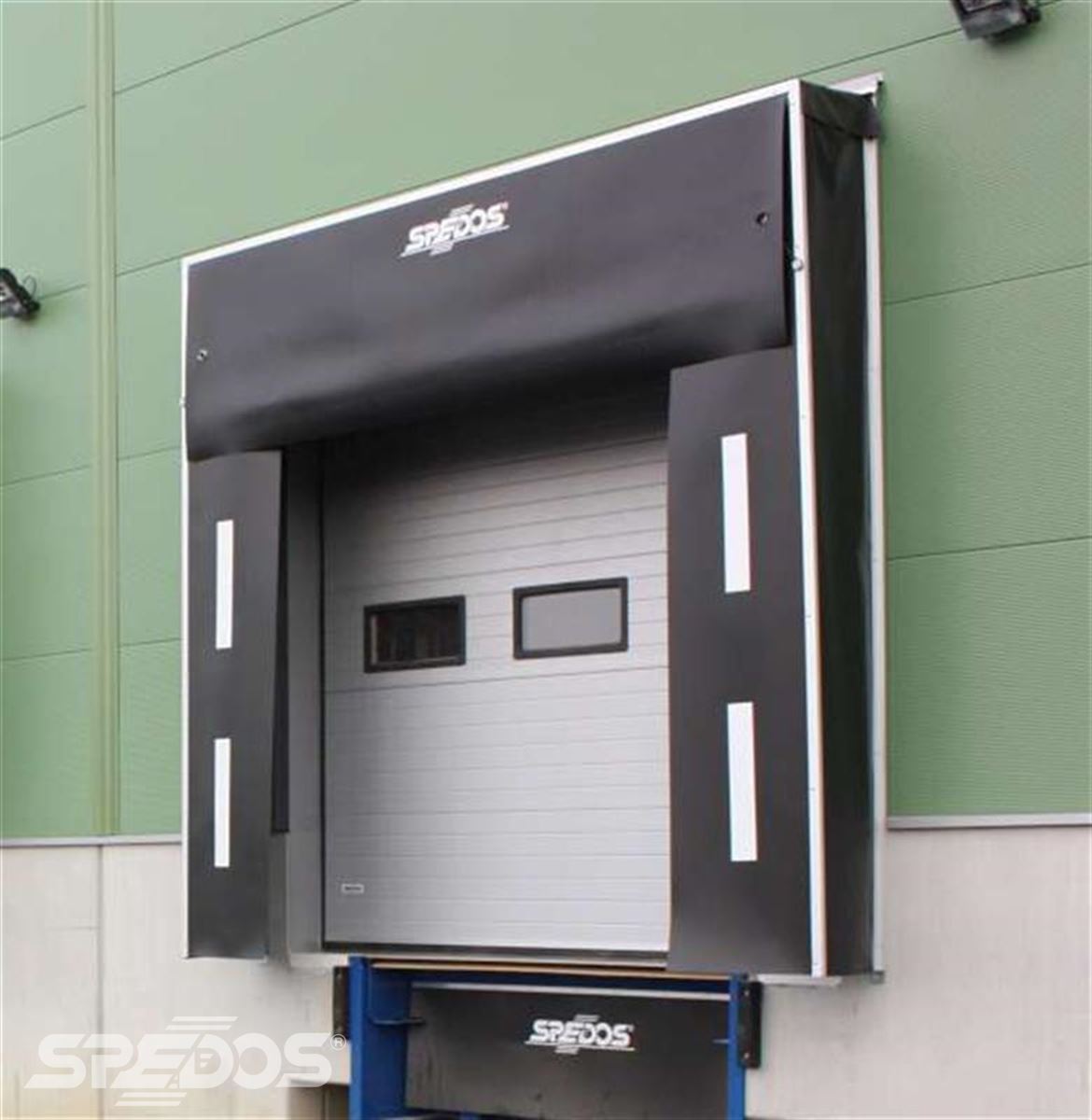

konstrukce vratových klapkových těsnění
1 Nosný rám vratového těsnění
2 Obvodové boční díly vratového těsnění
3 Krycí hliníkové lišty
4 Těsnící klapky vratového těsnění
5 Kontrastní pruhy na vratovém těsnění

Technické údaje

Technické údaje

ROZMĚRY

Vratové těsnění klapkové je konstruováno jako univerzální a je možno ho používat pro celé spektrum nákladních vozidel.

Základní rozměrové řady:

  • VTKS 00 3 400x3 400 mm
  • VTKS 01 3 400x3 750 mm
  • VTKS 02 3 400x4 460 mm

Díky vlastní výrobě jsme schopni vratové těsnění vyrobit přesně na míru.

MATERIÁL

Kovové části vratového těsnění: nosné rámy z žárově pozinkované oceli, vnější krycí lišty z eloxovaného hliníku.

Plastové díly vratového těsnění: vysoce kvalitní a otěruvzdorné plastové materiály s textilní výztuhou pro zajištění rozměrové stálosti a dlouhodobé životnosti.

BARVY

Vratové těsnění klapkové se standardně vyrábí v černém provedení. Na přání je možné dodat další barvy. Kontrastní pruhy jsou dostupné v červené, bílé a žluté barvě.

Nezávazná poptávka

Ať jde o novou zakázku nebo servis, napište nám a my se vám co nejdříve ozveme

Příslušenství pro nakládací místa

Naše práce je vidět

hl. obrazek reference

Plzeňský Prazdroj a.s.

Dlouholetý obchodní partner Plzeňský Prazdroj využívá naše produkty a servis ve svých výrobních, skladovacích i společenských provozech. Kompletní nakládací místa s průmyslovými sekčními vraty, klapkovým těsněním a vyrovnávacími můstky zajišťují rychlou překládku v chráněném prostředí před vnějšími vlivy s minimalizací tepelných ztrát.
Ve výrobním areálu jsou také instalovaná rychloběžná vrata pro ty nejfrekventovanější provozy s maximální bezpečností provozu.Velké rozměry průmyslových vrat ve vnějším plášti umožňují manipulaci s obrovskými kotli.

hl. obrazek reference

Čeroz Velká Bystřice

Do logistického centra ovoce a zeleniny Čerozfrucht Olomouc jsme dodávali celou řadu vratových a nakládacích systémů tak, aby byla zajištěna rychlá překládka ovoce a zeleniny a nedocházelo ke ztrátám vnitřního klimatu. Pro příjem a expedici zboží jsme zde nainstalovali 16 kompletních nakládacích míst se sekčními vraty, vratovým těsněním a hydraulickými vyrovnávacími můstky.
Do obvodového pláště bylo také instalováno dalších  5 ks samostatných velkorozměrových průmyslových sekčních vrat.
Uvnitř komplexu se uplatnilo několik typů rychlonavíjecích a rychloběžných vrat. Díky vysoké rychlosti otevírání/zavírání vrat a maximální bezpečnosti provozu jsou zachovány optimální podmínky manipulace se zbožím.
V rámci naší dodávky nechyběly také protipožární uzávěry.

hl. obrazek reference

EuroŠarm Slatiňany

Společnost EURO - Šarm spol. s r.o., přední distributor průmyslových chemikálií a chemických specialit v České republice a na Slovensku, klade velký důraz na požární zabezpečení svých skladovacích hal. SPEDOS zde v roce 2015 instaloval 5 ks protipožárních vrat posuvných, která byla v jednokřídlém a dvoukřídlém provedení, kompletně v modré barvě. K oddělení dalších požárních úseků zde bylo nainstalováno několik protipožárních textilních rolet.

hl. obrazek reference

DYMOS Žilina

Značná část produkce společnosti SPEDOS směřuje do automobilového průmyslu – Škoda Auto, TPCA, Hyundai, KIA. DYMOS je jednou z mnoha dceřiných společností automobilky HYUNDAI, se kterou SPEDOS dlouhodobě spolupracuje. Dymos se zabývá výrobou sedadel do automobilů značky Hyundai. Pro skladový areál firmy v Žilině dodal SPEDOS kompletní nakládací místa, tvořena průmyslovými sekčními vraty, vratovým těsněním klapkovým a vyrovnávacími můstky se sklopnou lištou. Díky těmto vratovým a nakládacím systémům je zajištěn plynulý a bezpečný tok materiálu.

hl. obrazek reference

Komplexní řešení vratových a požárních systémů

Pro příjem zboží a materiálu byla do vnějšího pláště instalována sekční průmyslová vrata s atypickým těsněním vyrobeným přesně na míru. Pro oddělení jednotlivých provozů byla použita rolovací vrata. Požární úseky s méně frekventovaným průjezdem byly vybaveny protipožárními otočnými dveřmi.

hl. obrazek reference

Nakládací komplety a požární uzávěry

Pro příjem zboží a materiálu byly do vnějšího pláště nainstalovány tři nakládací komplety složené z hydraulického můstku se sklopnou lištou, vratového těsnění VTKS01 a sekčními vraty VM01. Pro minimalizaci škod způsobených špatným nájezdem kamionu byly instalovány nájezdové vedení v pozinkované variantě. Požární úsek je oddělen protipožárními vraty posuvnými v nástřiku modrého odstínu.

hl. obrazek reference

Vratové, nakládací a požární systémy v expedici

Do vnějšího pláště byly integrována tzv. nakládací místa. Tím je zajištěn plynulý tok materiálu a zboží v rámci expedice. Pro zabezpečení požárního úseku byly použity požární roletové uzávěry.

hl. obrazek reference

Sekční vrata do Plzeňského Prazdroje

Velkorozměrová sekční zateplené vrata společně s vestavnými dveřmi, hliníkovími lamelami a také atypickým řešením prosklení (po stranách). Moderní antracitová barva podpořila celkový vzhled budov. Pro vysoce frekventované vjezdy jsou požita rychloběžná vrata typu RR3000 s rychlostí otevření až 2,2 sekundy.

hl. obrazek reference

Logistické centrum s nakládacími systémy přesně na míru

Pro toto logistické centrum byl vyvinut a vyroben speciální typ vratového těsnění, přizpůsobený konkrétnímu nákladnímu automobilu Pro větší pohodlnost překládky zde slouží vyrovnávací můstky s teleskopickou lištou. Zateplená sekční vrata jsou ovládána převodovým řetězem.

hl. obrazek reference

Logistické centrum

Nakládací komplety složené ze sekčních vrat, hydraulických můstků a vratových těsnění jsou u logistických center dnes již běžným standardem. Pro ochranu vratového těsnění či samotné rampy byly u každého nakládacího místa nainsatlovány nájezdová vedení. Pro mycí portál nákladních automobilů byla dodána barevně zajímavá sekční vrata typu VM02, samozřejmě ve speciálním odolném provedení pro myčky.

hl. obrazek reference

Nakládací systémy v logistickém centru

Hydraulický můstek se sklopnou lištou je správná volba pro plynulou překládku materiálů a zboží. Kombinace sekčních vrat, vratového těsnění a a nájezdového vedení tvoří ideální systém řešení.



hl. obrazek reference

Rampa s teleskopickou lištou

Vyrovnávací můstky s výsuvnou lištou VML jsou pro obsluhu jednoznačně nejpohodlnější variantou. Díky teleskopickému výsuvu je obsluha schopna lištu usadit přesně do požadované polohy. Pomocí automatického návratu (jeden stisk tlačítka) se vyrovnávací můstek vrací zpět do výchozí polohy.

hl. obrazek reference

Klapkové těsnění v expedici

Klapkové těsnění je jednoduchým řešení pro utěsnění prostoru mezi kamionem a vratovým otvorem daného skladu, či haly.

hl. obrazek reference

Moderní logistické centrum

Rychlé a hladké projetí vysokozdvižného vozíku, chráněné prostředí překládky, minimální tepelné ztráty díky zatepleným sekčních vratům, to vše nabízí nakládací komplet SPEDOS.

hl. obrazek reference

ISO zateplená varianta překládací rampy

V případě chladírenských provozů, kde je kladen velký důraz na zachování vnitřního klimatu máme v naší nabídce tzv. ISO variantu nakládacího kompletu. Při tomto řešení sekční vrata zajíždí před vyrovnávací můstek, tedy kompletně uzavírají otvor v hale a nedochází k tepelným ztrátám přes ocelový hydraulický můstek (zepředu a zespod). Při tomto řešení je nutné nakládací komplet vybavit hydraulickým můstkem s výsuvnou lištou, tak aby překonala vyšší vzdálenost mezi rampou a korbou nákladního automobilu.

hl. obrazek reference

Zásobování v supermarketech

Zásobování v supermarketech má vysoké nároky na samotnou překládku. Manipulace se zbožím, návěsem nákladního automobilu a skladem musí probíhat co nejrychleji a zboží musí být v prostředí chráněném před vnějšími vlivy (déšt, průvan, hmyz, atd). Díky nakládacímu kompletu (vrata, můstky, těsnění) jsou tyto nároky splněny.

hl. obrazek reference

Překládací místa ve vnějším plášti haly

Pro jednoduchou překládku a lepší možnosti přemostění v rámci nakládacího místa byl instalován vyrovnávací můstek s výsuvnou lištou. Díky až metrovému výsuvu teleskopické lišty jsme schopni přemostit i větší vzdálenost mezi rampou a korbou nákladního vozu. K můstku byla nainstalována také sekční vrata a vratové těsnění.

hl. obrazek reference

Distribuční centrum balíků

Pro distribuční centrum balíků a zásilek bylo vyrobeno několik desítek sekčních vrat o velmi malém rozměru, který odpovídal velikosti vozového parku investora. Taktéž musely být vyrobeny atypická vratová těsnění, aby byly schopny utěsnit prostor mezi halou a korbou dodávek.

hl. obrazek reference

SPEDOS v automobilovém průmyslu

U této realizace je zastoupeno mnoho vratových uzávěrů. Pro expedici vyrovnávací můstek, vratové těsnění, sekční vrata. Pro lepší utěsnění při překládce byl vratový otvor dovybaven pruhovými závěsy. Pro vnější vratové otvory byly dodány sekční, rolovací ale také rychloběžné vrata s rychlostí otevírání až 2.2m/s.

hl. obrazek reference

MOBIS Hyundai Ostrava - Mošnov

V roce 2016 vyrostl na okraji Mošnova nový závod na výrobu světlometů do vozidel Hyundai. Partnerem generálního dodavatele pro dodávku automatických dveřních a vratových systémů se stal SPEDOS.

hl. obrazek reference

Protipožární rolety a další výrobky

V průmyslovém podniku byla instalována průmyslová sekční vrata v obvodovém plášti budovy a také jako součást nakládacích míst. Zde jsou průmyslová sekční vrata v prodloužené variantě společně s vyrovnávacím můstkem a vratovým těsněním. Uvnitř výrobní haly v dělících příčkách jsou instalována také sekční průmyslová vrata s prosklenou lamelou a s obvodovým šedým rámem, ve kterém se v případě požárního poplachu spouštějí požární roletové uzávěry.  V závodní jídelně byly kolem výdejního pultu zabudovány 3 elektrické rolety.
