Popis a technické údaje

Popis a konstrukce

Popis

1
2
3
4
5
6
7
8

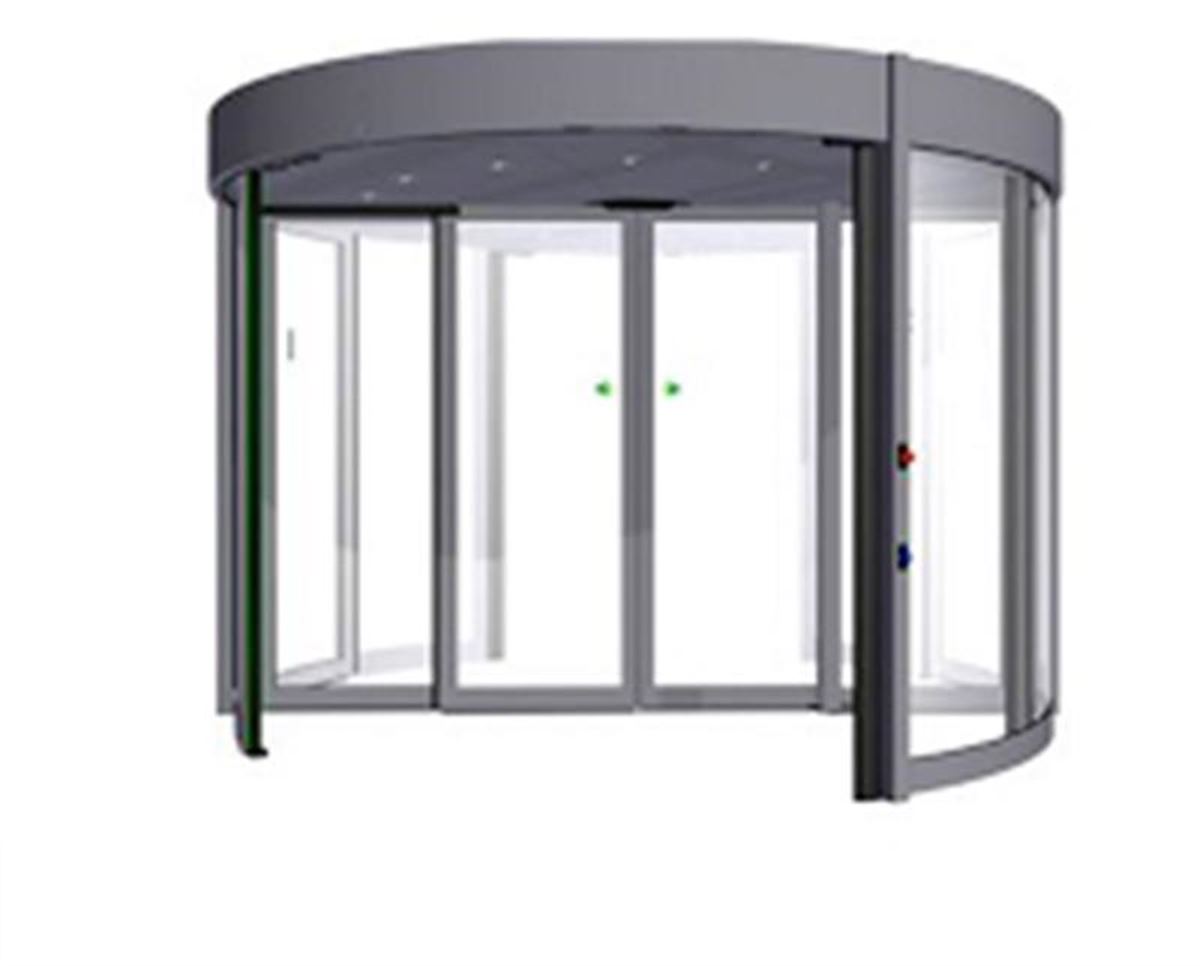

karuselové dveře Duotour konstrukce
1 Věnec - stropní část, ve které je umístěn pohon. V podhledu věnce možno instalovat vnitřní osvětlení Duotouru
2 Vnější oblouková stěna - stacionární, pevný válec, ve kterém se otáčí rotační část. Stěna válce je přerušena na dvou místech - pro vstup a výstup z DUOTOURU
3 Rotační část - protilehlé koncové vitríny - součástí středové příčky; v klidové poloze uzavírají vchod i východ z dveřní soupravy
4 Rotační část- automatické dveře (nebo alternativní varianta - rozpojitelná příčka) součást středové příčky, která se otáčí kolem své pomyslné středové osy. Duotour je jediný typ turniketových dveří bez pevného středového sloupu, středově průchodný
5 Uzavírací (a přesahující) oblouková stěna koncové vitríny; v klidovém stavu tato stěna uzavírá vchod i východ z DUOTOURU
6 Aktivní gumová nárazová lišta - kontaktní bezpečnostní senzorová lišta na náběhové hraně tubusu chrání procházející proti skřípnutí
7 Nouzové STOP tlačítko k okamžitému zastavení otáčení soupravy
8 Tlačítko pro osoby s pohybovou indispozicí - zpomalení rychlosti otáčení

Konstrukce



ROZMĚRY (V MM)

Výška věnce Průchozí výška Šířka vstupu / výstupu Vnitřní průměr Konstrukční šířka
300-600 2 200-2 600 1 654 3 600 3 804
300-600 2 200-2 600 1 954 4 200  4 404
300-600 2 200-2 600 2 254 4 800  5 004
300-600 2 200-2 600 2 554 5 400* 5 604

* průměr 5400 pouze ve variantě s AD a v hliníkovém provedení

Cena je individuální dle varianty produktu

Technické údaje

Technické údaje

Ovládání

Duotour je vybaven elektrickým pohonem, umístěným ve věnci. Pohon je aktivován radary, upevněnými v podhledu obvodové zkruže věnce. Radar začne pracovat, jakmile zjistí přicházející osobu ve svém detekčním poli.

Použitý materiál

  • Rámy

Hliníkové profily

  • Povrchová úprava

Práškovou barvou v jakémkoli odstínu dle vzorkovnice RAL, elox přírodní nebo barevný, obklady z ušlechtilých kovů: matný bronz, mosaz, leštená ocel

  • Sklo

Bezpečnostní laminované nebo kalené, čiré, po dohodě barevné variace

Doplňkové prvky

Doplňkové prvky

Bezpečnostní prvky

  • PŘEDSAZENÉ ELEKTRONICKÉ SENZORY

Umožňují dveřnímu systému rychle reagovat na neobvyklé situace:
Prochází-li osoba příliš pomalu, zastaví-li se, upadne-li, je aktivován senzor a dveře zpomalí, event. zastaví. Tyto senzory mohou být vybaveny také světelnou signalizací a hlasovým modulem s varovným hlášením; za této situace je možné dveře ovládat ručně.

  • KONTAKTNÍ LIŠTA

Svislé hrany zaoblených stěn jsou na nájezdové straně (strana, na které vjíždějí otočná dveřní křídla za obloukovou pevnou stěnu) vybaveny aktivní kontaktní lištou, která chrání procházejícího proti sevření. Protější hrana je vybavena lištou pasivní.

  • NOUZOVÉ TLAČÍTKO

Pro okamžité zastavení dveřní soupravy; v případě panikového provedení dveří zároveň také uvolní elektromagnetické zámky křídel a umožní jejich sklopení.

  • SKLOPNÉ PROVEDENÍ

Všechny typy turniketových dveří je možné dodat také v panikovém provedení; otočná křídla se dají sklopit buď ke střednímu sloupu, nebo za prosklené vitríny. Vytvoří se tak široký únikový východ.

  • TLAČÍTKO PRO OSOBY S POHYBOVOU INDISPOZICÍ

Tlačítka jsou umístěna při vstupu do turniketových dveří na snadno přístupném místě (výška dosažitelná z invalidního vozíku); po jeho aktivaci se pohyb dveřní soupravy zpomalí na polovinu.

  • MANUÁLNÍ OVLÁDÁNÍ

Všechny typy turniketových dveří jsou při výpadku elektrické energie manuálně ovladatelné. V běžném provozu je možné manuálně ovládat pouze dveřní soupravu TOURNIKET.



Zabezpečovací prvky

  • MECHANICKÉ ROZPĚRNÉ ZÁMKY VE DVEŘNÍCH KŘÍDLECH

Slouží pro noční uzamčení; křídlo (1 nebo 2) je mechanickým zámkem zajištěno ke stropu a k podlaze a brání rotoru v pohybu.

  • ELEKTROMECHANICKÉ ZÁMKY KŘÍDEL

Slouží pro noční uzavření; přepnutím na ovládacím panelu zámky mechanicky uzamknou rotor.

  • NOČNÍ POSUVNÉ UZÁVĚRY

Dvě oblouková posuvná křídla pro noční uzamčení, uzavírající vstup do turniketových dveří; za provozu jsou tato křídla zasunuta zvenku za pevné obloukové stěny.

  • NOČNÍ POZICE

U dvoukřídlového TOURNIKETU a u typu Duotour otočením a uzamčením rotační části v noční (klidové) pozici.

  • NAPOJENÍ NA SYSTÉM CENTRÁLNÍ KONTROLY

Všechny typy turniketových dveří je také možné napojit na systém centrální ochrany a kontroly budovy - na systém EPS (elektrický požární systém).

Vhodné pro

  • hotely
  • restaurace
  • kongresová centra
  • knihovny
  • vzdělávací instituce
  • veletržní prostory
  • správní budovy
  • kina
  • divadla
  • komerční budovy

Dokumenty ke stažení

Turniketové Karuselové dveře prospekt 1.pdf Turniketové Karuselové dveře prospekt 2.pdf Stavební připravenost Duotour.pdf

Nezávazná poptávka

Ať jde o novou zakázku nebo servis, napište nám a my se vám co nejdříve ozveme

Příslušenství

Naše práce je vidět

Duotour vstup do hotelu

Hotel Holiday Inn

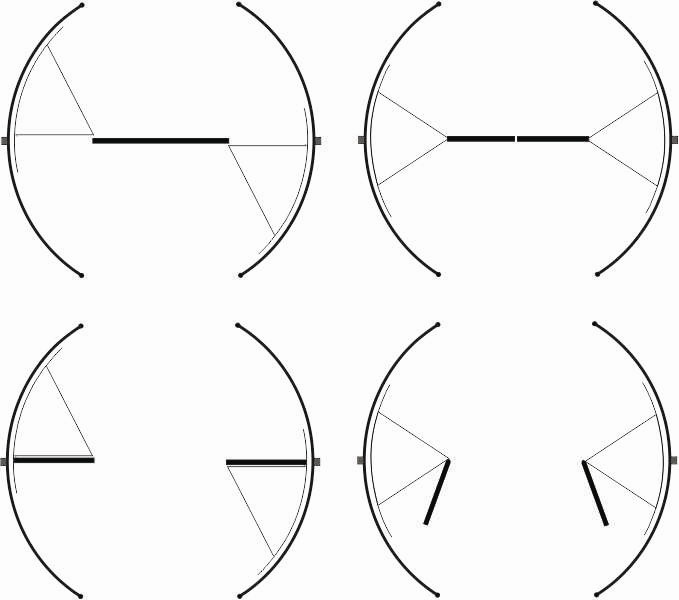

Model Duotour je ideálním řešením pro vstup do hotelového komplexu. Vnitřní rotor vytváří dva prostorné segmenty pro vstup a východ. Za příznivých klimatických podmínek je možné střední rotační příčku zastavit v poloze rovnoběžné se vstupem a východem, rozpojit střední sklopná křídla a vytvořit široký průchozí koridor.

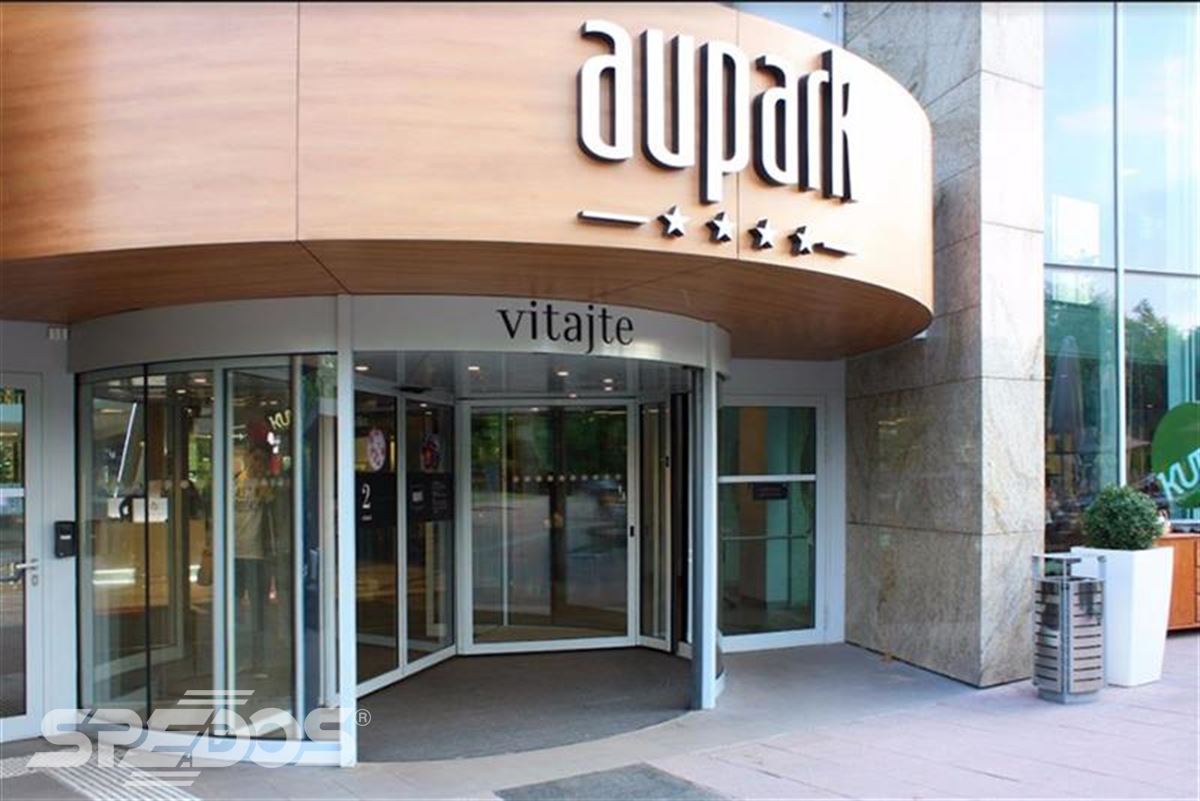

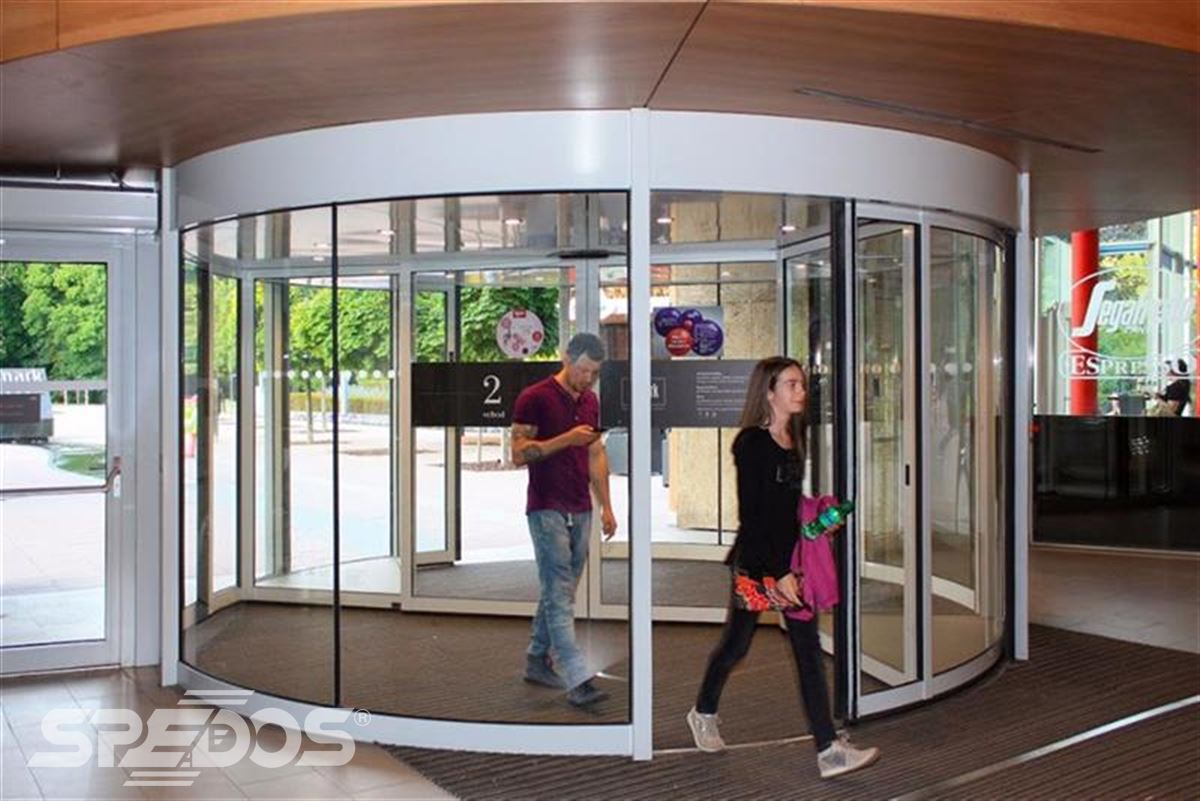

obchodní centrum Aupark

Obchodní centrum Aupark

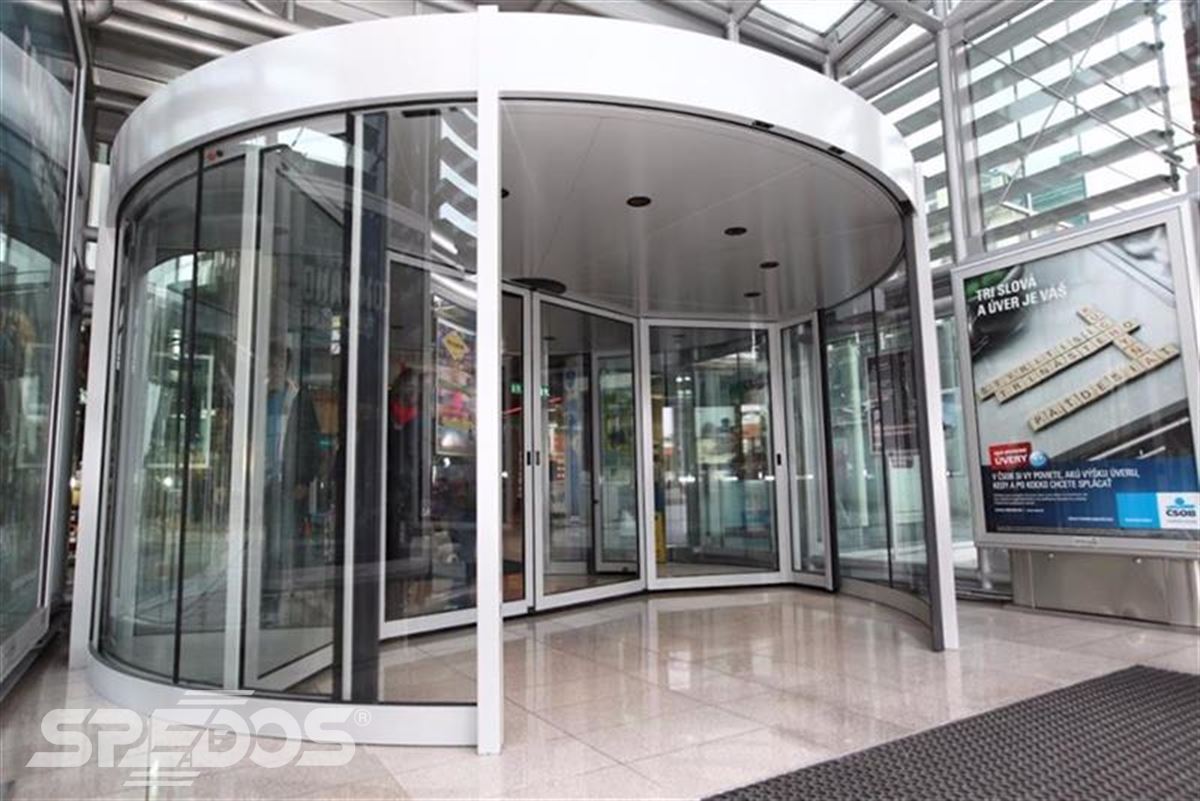

Obchodní centrum Aupark v Bratislavě je vybaveno dveřní soupravou DUOTOUR s vysokou kapacitou procházejicích. Střední rotační příčka obsahuje vestavěné automatické dveře posuvné; za příznivých klimatických podmínek je možné díky speciální elektronice přepnout dveřní soupravu z režimu karuselových dveří do režimu automatických dveří posuvných.

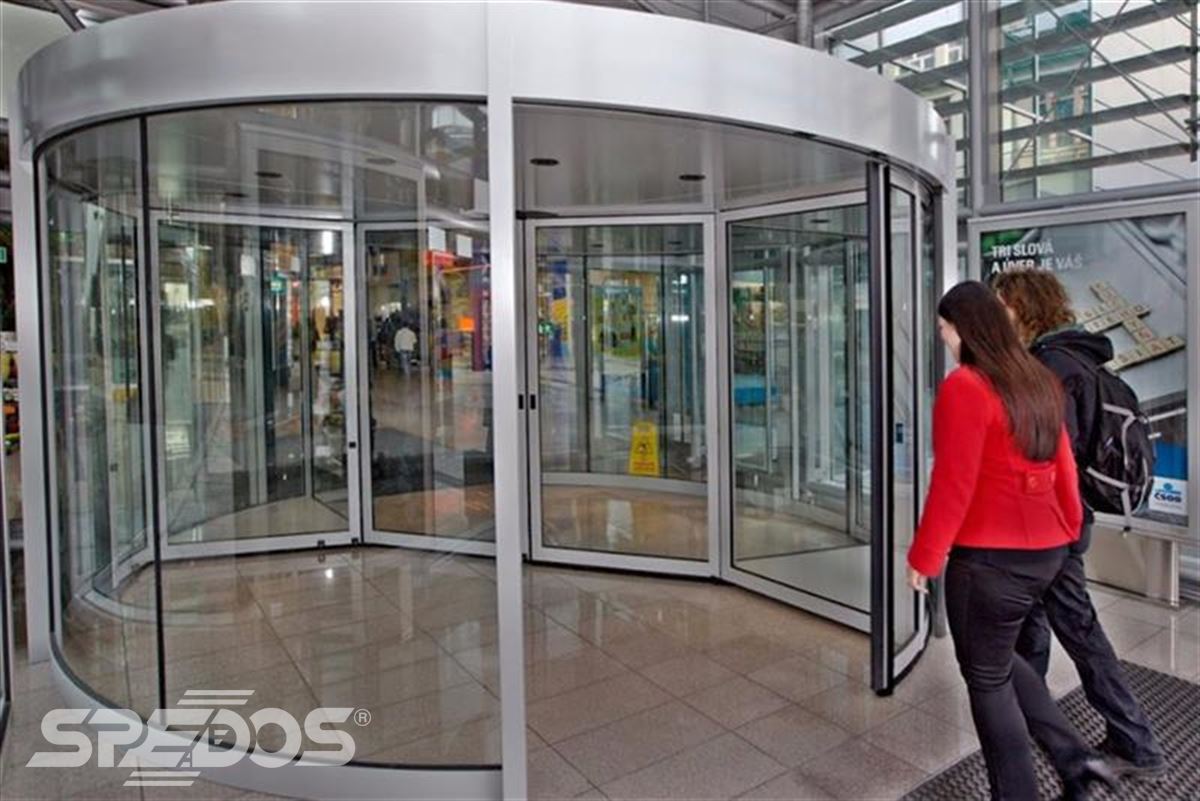

dveřní souprava DUOTOUR

Jedinečný bezbariérový vchod do obchodního centra

Dveřní souprava DUOTOUR má vnitřní průměr 4 800 mm. Její dva prostorné segmenty pohodlně pojmou větší množství návštěvníků i s kočárky a nákupními vozíky. Obloukové výkladní skříně jsou součástí vnitřní rotační části. Prosklená příčka mezi nimi je sklopná. V případě potřeby lze po zastavení dveřní souravy a rozpojení vnitřní příčky vytvořit široký koridor.
